Canon FAX B820 B822 B840 NCU-BOARD Circuit Diagram

$4.95
In stock
SKU
CA-B820NCU-CD
  • Download immediately after payment
  • PDF format service manual
  • Allow high-definition printing
Links
  • How to repair/fix Canon FAX B820 B822 B840 NCU-BOARD Printer?
  • product maintenance, operating principles, troubleshooting, disassembly and assembly, error codes, connector summary.

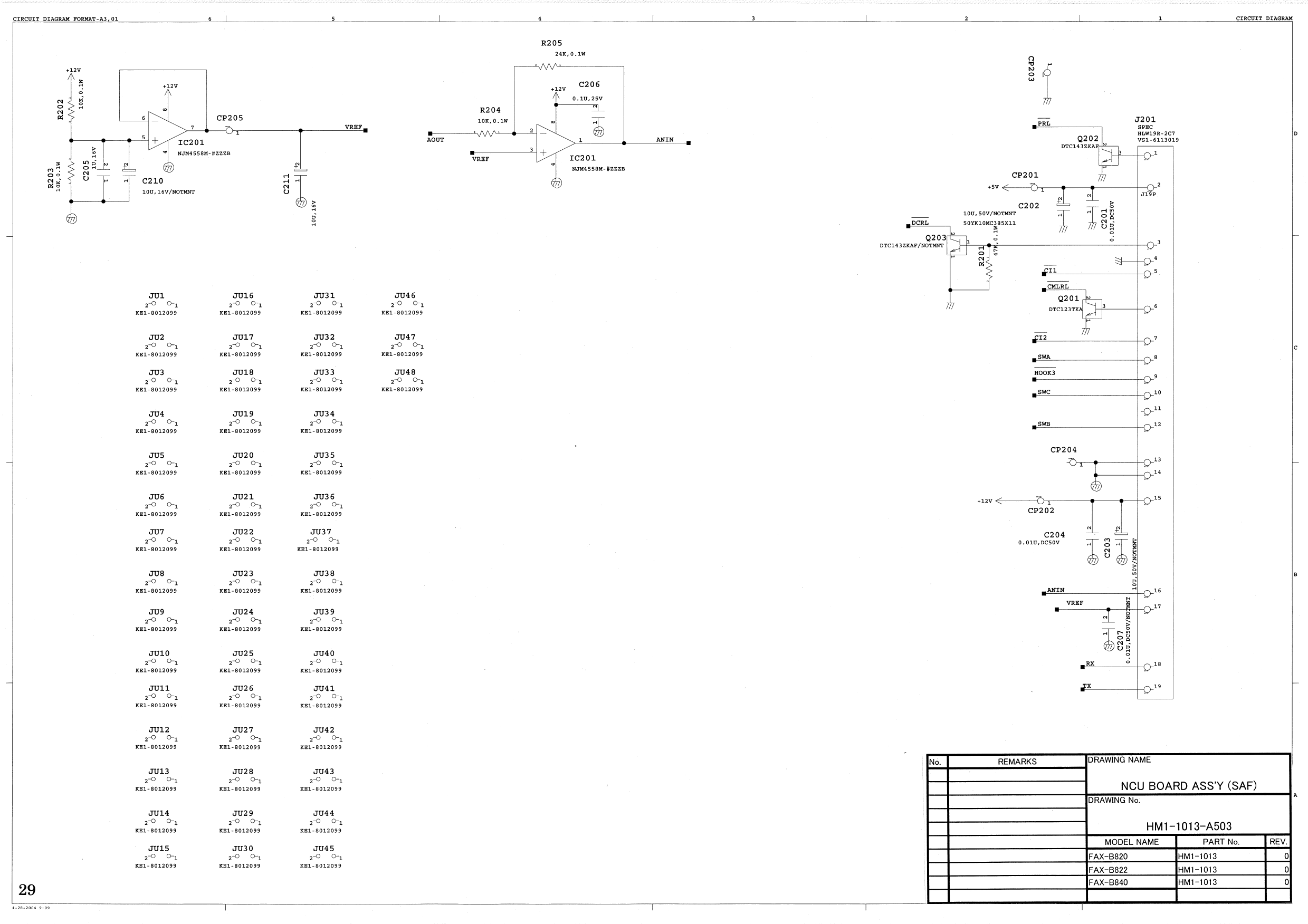

Canon FAX B820 B822 B840 NCU-BOARD Circuit Diagram-1

qmanual.com

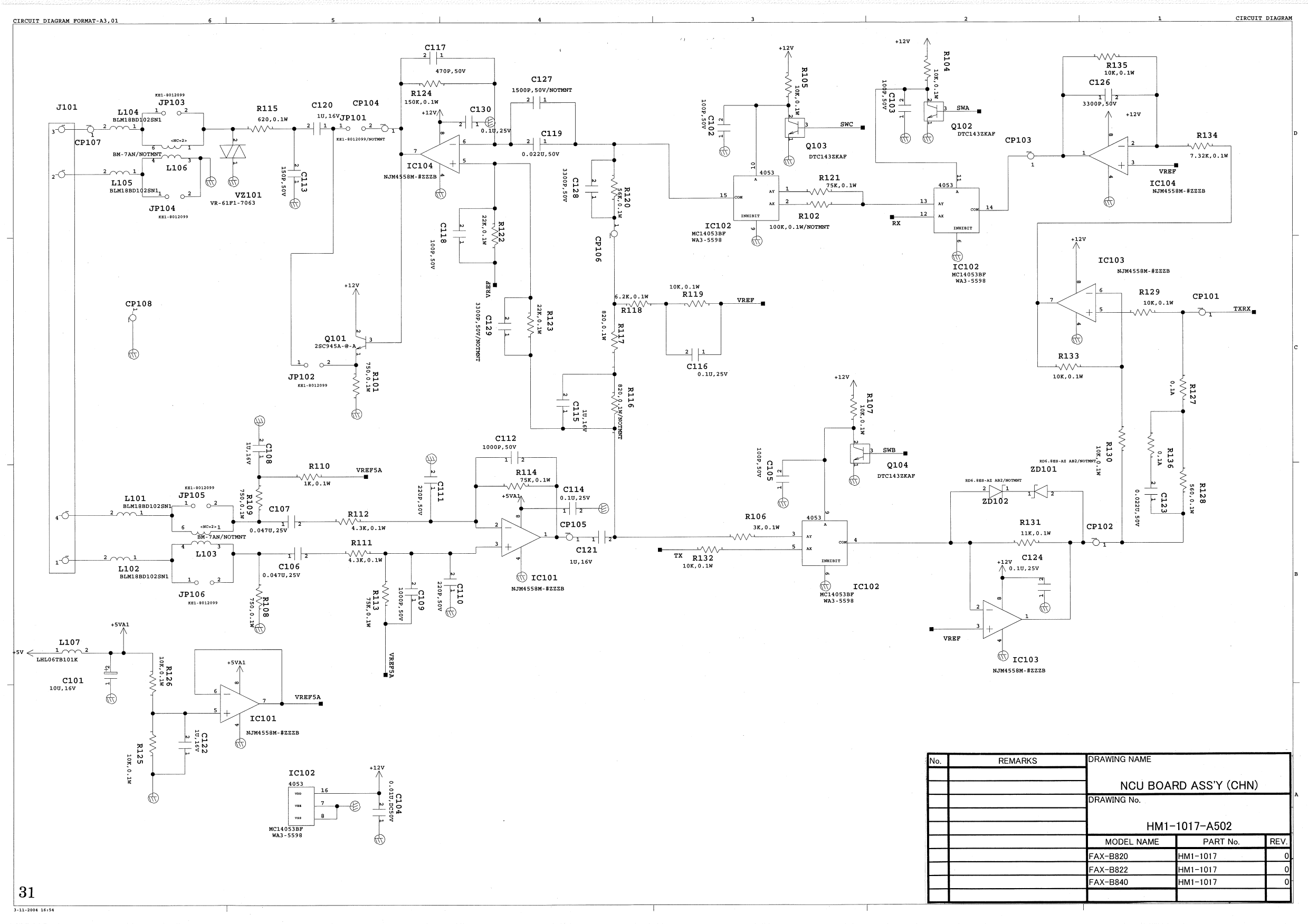

Canon FAX B820 B822 B840 NCU-BOARD Circuit Diagram-2

qmanual.com

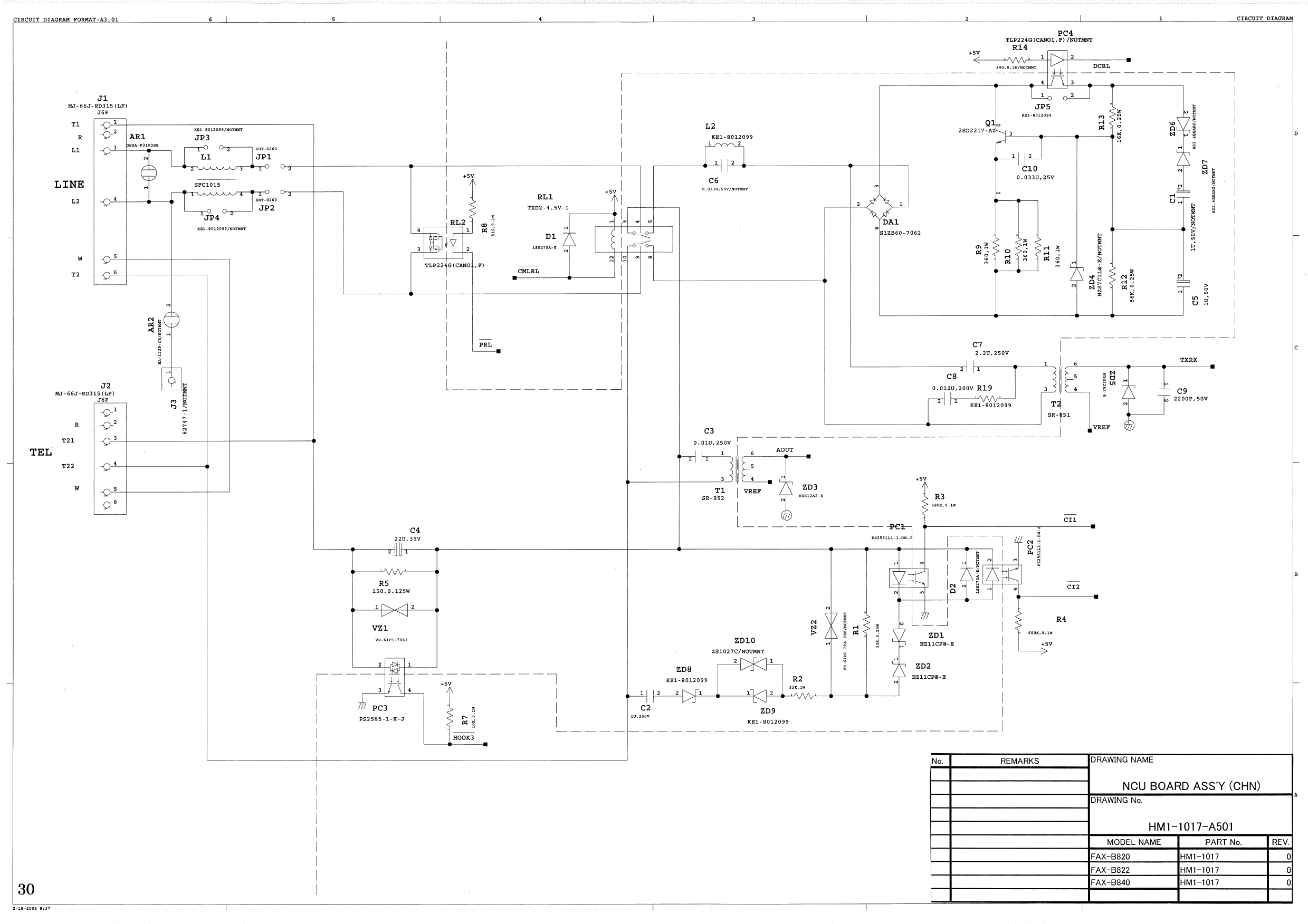

Canon FAX B820 B822 B840 NCU-BOARD Circuit Diagram-3

qmanual.com

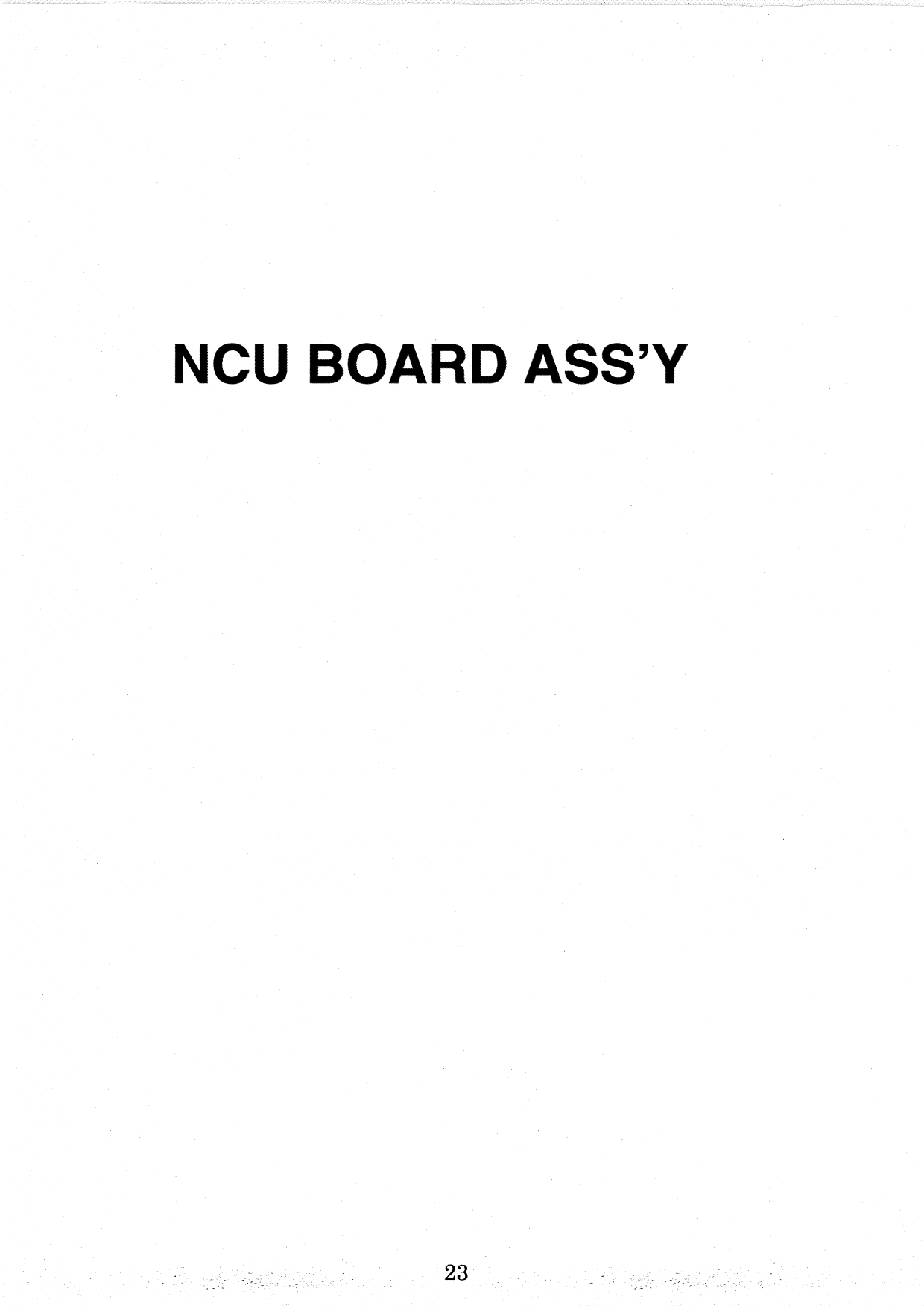

Canon FAX B820 B822 B840 NCU-BOARD Circuit Diagram-4

qmanual.com

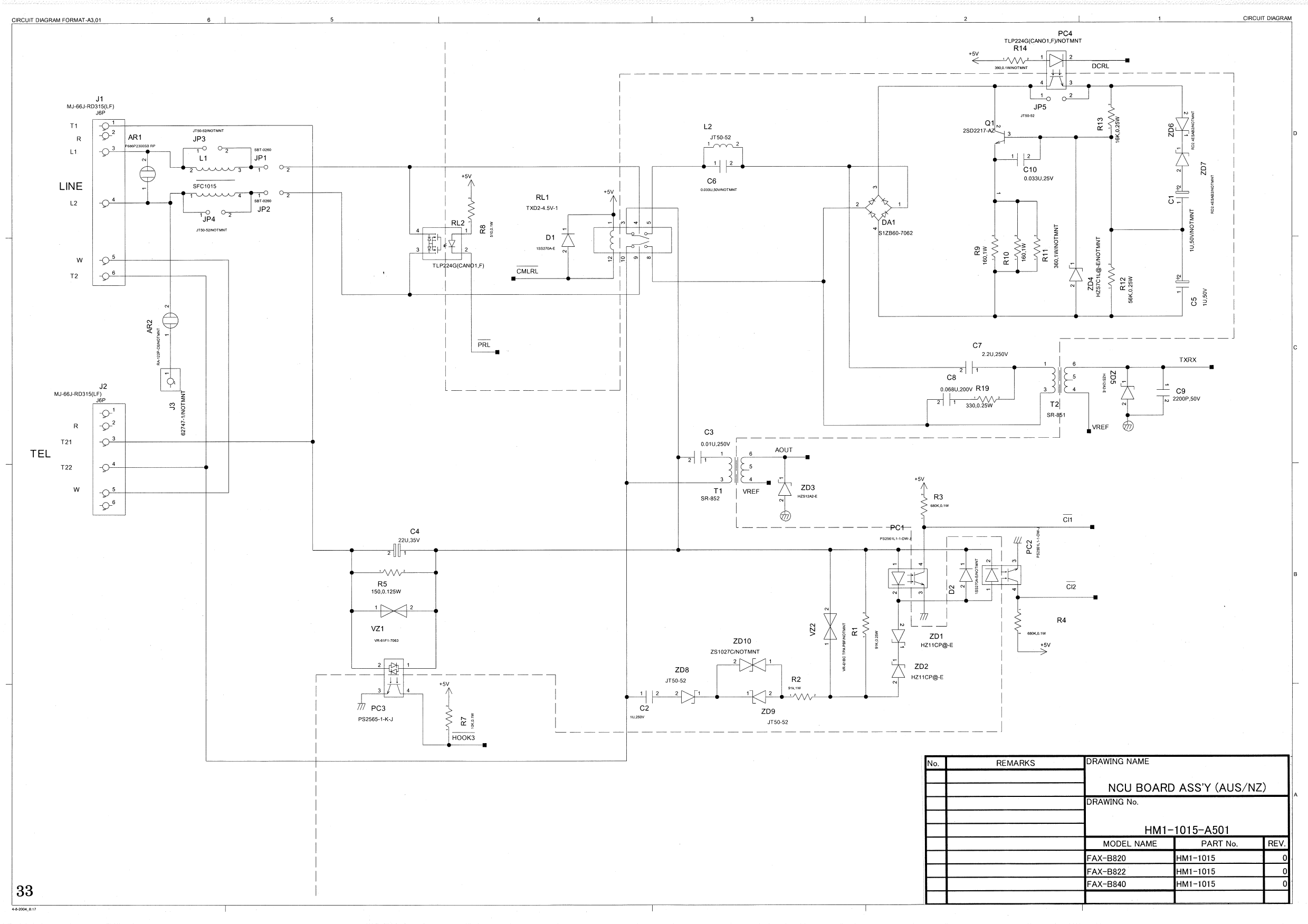

Canon FAX B820 B822 B840 NCU-BOARD Circuit Diagram-5

qmanual.com

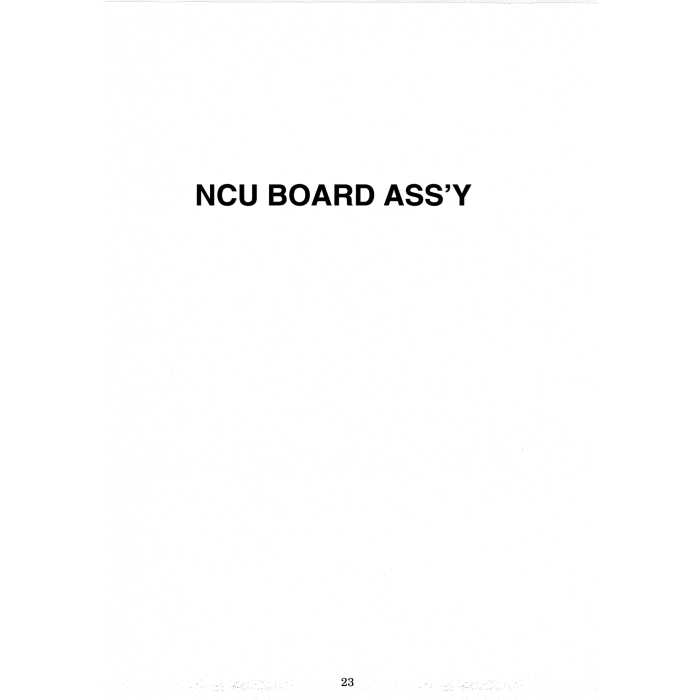

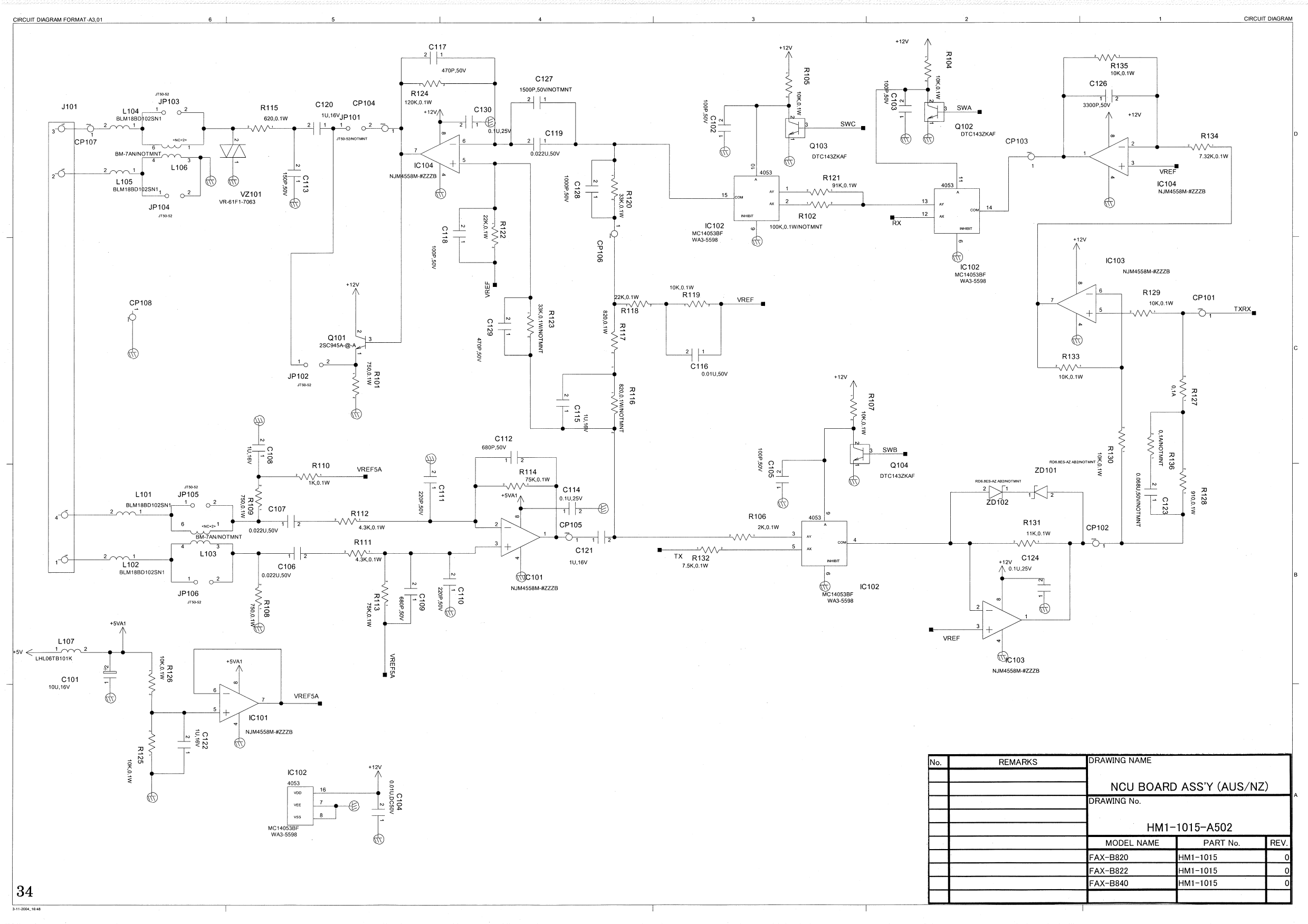

Canon FAX B820 B822 B840 NCU-BOARD Circuit Diagram-6
